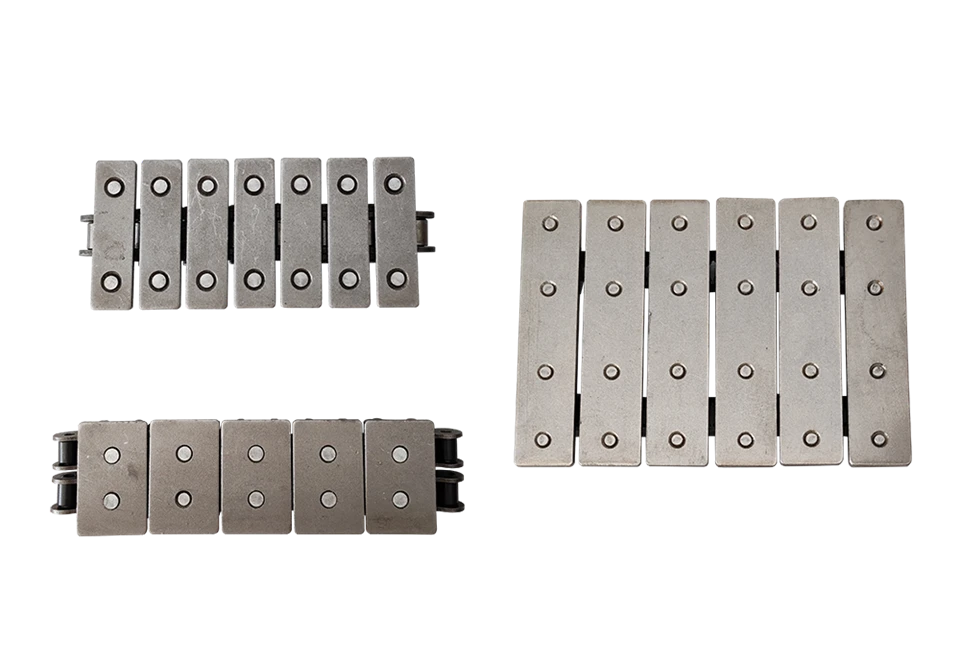

Łańcuchy rolkowe z nitowanymi mocowaniami do płyty górnej





Newball Nr łańcucha	Poziom	Szerokość między płyty wewnętrzne	Wałek średnica	Wymiar sworznia			Plat wymiar		Nitowany wymiar górnej płyty				Wytrzymałość na rozciąganie
	P	b1	d1	d2	L	LC	h2	T	A	B	H	t	Qmin
	mm												KN
08B-Db40	12.7	7.75	8.51	4.45	17	19.0	11.8	1.6	40	12	10.4	1.5	18.0
08B-Db55	12.7	7.75	8.51	4.45	17	19.0	11.8	1.6	55	12	10.4	1.5	18.0
12A-Db80	19.05	12.57	11.91	5.94	26	27.8	18	2.4	80	16	15	3	31.8
16A-Db80	25.4	15.75	15.88	7.92	32.7	35.0	24	3.2	80	22	19.9	4	56.7





Newball Nr łańcucha	Poziom	Szerokość między płyty wewnętrzne	Wałek średnica	Wymiar sworznia			Wymiar płyty		Poprzeczny poziom	Nitowany wymiar górnej płyty				Wytrzymałość na rozciąganie
	P	b1	d1	d2	L	LC	h2	T	Pt	A	B	H	t	Qmin
	mm													KN
08B-2-Db38	12.7	7.75	8.51	4.45	34	36.0	11.8	1.6	13.92	38	24.6	12.5	3.0	32.0
08B-2-Db48	12.7	7.75	8.51	4.45	34	36.0	11.8	1.6	13.92	48	24.6	12.5	3.0	32.0
12A-2-Db58	19.05	12.57	11.91	5.94	53	54.5	18	2.4	22.78	58	37	16	3.0	62.3
12A-2-Db68	19.05	12.57	11.91	5.94	53	54.5	18	2.4	22.78	68	37	16	3.0	62.3
Uwaga: Opcjonalne materiały obejmują: całą stal węglową, płytę górną ze stali ocynkowanej, płytę górną ze stali węglowej + stal nierdzewną i całą stal nierdzewną.
